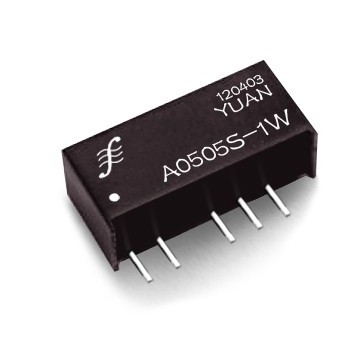

非穩壓穩壓電源模塊A0505S-1W
順源科技二線制無源型非隔離放大器
4-20mA|兩線制無源型|電流環路|10KV
電壓傳感器無源型多路信號隔離變送
定電壓輸入隔離正負穩壓雙輸出DC電
零點增益可調型隔離變送器隔離放大
深圳市順源科技正弦波、鋸齒波信號
● 4-20mA/0-10V轉PWM信號分辨靈敏、響應速度快
● 全量程內極高的線性度（非線性度<0.5%）
● 輔助電源與信號輸入、輸出2500VAC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
● 較強的抗EMC電磁干擾和高頻信號空間干擾特性
● 工業級溫度范圍: - 40 ~ + 85 ℃
典型應用
● 模擬量信號變送、隔離、長線傳輸
● 工業現場PLC控制和變頻器控制
● 工業現場電機控制和燈光調節控制
● 地線干擾抑制
● 工業鍋爐爐溫的自動選擇控制
● PWM構建AD變換器
SunYuan ISO U(A)-P-D-Q系列產品是順源新開發的業界領先技術小體積（SIP12 Pin）低成本可編程控制型隔離變送器。可以將傳感器、儀器儀表、變送器輸出的模擬信號隔離放大、AD轉換為PWM方波信號，并實現脈沖頻率控制可編程輸出。傳感器、變送器、儀器儀表及控制設備嵌入安裝該IC后能立即與PC機、PLC/DCS組成以太網/物聯網、RS232總線網絡并聯網通訊，將現場傳統控制設備升級為工控智能化設備，方便用戶遠程監控。
SunYuan ISO U(A)-P-D-Q在同一模塊內集成了多路高隔離DC/DC電源、模擬放大與變換電路、可編程MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD隔離變送，現場總線、以太網物聯網、PLC/DCS上位機對多路傳感器信號采集和分析。內部集成的高效率DC-DC隔離電源，分別給內部的輸入調理電路、微型單片機AD轉換電路和輸出信號隔離電路供電。 SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源與模擬信號輸入、PWM信號輸出的2500VAC三隔離，輸入信號與通訊串口共地。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
SunYuan ISO U(A)-P-D-Q系列產品使用非常方便，無需外接任何元件即可實現模擬信號與PWM信號的隔離變送功能。12腳單列直插的超小體積（33.0x15.5X10.5mm）及標準PCB板上安裝設計，有效簡化用戶系統設計方案選擇，降低體積和布線成本。產品有PCB板上安裝的IC封裝、DIN35標準導軌安裝和PIM面板顯示嵌入式安裝方式。 DIN導軌式安裝方式可實現信號一進一出隔離傳輸功能。 PIM 面板嵌入式智能化變送表可實現傳感器模擬信號隔離顯示、報警控制及遠距離無失真傳輸等多種功能。 廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。
原理框圖
● 全量程內極高的線性度（非線性度<0.5%）
● 輔助電源與信號輸入、輸出2500VAC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
● 較強的抗EMC電磁干擾和高頻信號空間干擾特性
● 工業級溫度范圍: - 40 ~ + 85 ℃
典型應用
● 模擬量信號變送、隔離、長線傳輸
● 工業現場PLC控制和變頻器控制
● 工業現場電機控制和燈光調節控制
● 地線干擾抑制
● 工業鍋爐爐溫的自動選擇控制
● PWM構建AD變換器
SunYuan ISO U(A)-P-D-Q系列產品是順源新開發的業界領先技術小體積（SIP12 Pin）低成本可編程控制型隔離變送器。可以將傳感器、儀器儀表、變送器輸出的模擬信號隔離放大、AD轉換為PWM方波信號，并實現脈沖頻率控制可編程輸出。傳感器、變送器、儀器儀表及控制設備嵌入安裝該IC后能立即與PC機、PLC/DCS組成以太網/物聯網、RS232總線網絡并聯網通訊，將現場傳統控制設備升級為工控智能化設備，方便用戶遠程監控。
SunYuan ISO U(A)-P-D-Q在同一模塊內集成了多路高隔離DC/DC電源、模擬放大與變換電路、可編程MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD隔離變送，現場總線、以太網物聯網、PLC/DCS上位機對多路傳感器信號采集和分析。內部集成的高效率DC-DC隔離電源，分別給內部的輸入調理電路、微型單片機AD轉換電路和輸出信號隔離電路供電。 SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源與模擬信號輸入、PWM信號輸出的2500VAC三隔離，輸入信號與通訊串口共地。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
SunYuan ISO U(A)-P-D-Q系列產品使用非常方便，無需外接任何元件即可實現模擬信號與PWM信號的隔離變送功能。12腳單列直插的超小體積（33.0x15.5X10.5mm）及標準PCB板上安裝設計，有效簡化用戶系統設計方案選擇，降低體積和布線成本。產品有PCB板上安裝的IC封裝、DIN35標準導軌安裝和PIM面板顯示嵌入式安裝方式。 DIN導軌式安裝方式可實現信號一進一出隔離傳輸功能。 PIM 面板嵌入式智能化變送表可實現傳感器模擬信號隔離顯示、報警控制及遠距離無失真傳輸等多種功能。 廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。
原理框圖
詳細技術資料： http://www.sun-yuan.com/download/html/DownDetail_168.html
產品選型舉例
例1： 信號輸入：0-5V； 信號輸出：5KHz方波；100mSec的響應時間； 輔助電源：24VDC；
對應產品型號： ISO U1-P1-D3-Q01
例2： 信號輸入：0-20mA；信號輸出：25KHz方波； 500mSec響應時間；輔助電源：12VDC；
對應產品型號： ISO A3-P2-D5-Q05
產品選型舉例
例1： 信號輸入：0-5V； 信號輸出：5KHz方波；100mSec的響應時間； 輔助電源：24VDC；
對應產品型號： ISO U1-P1-D3-Q01
例2： 信號輸入：0-20mA；信號輸出：25KHz方波； 500mSec響應時間；輔助電源：12VDC；
對應產品型號： ISO A3-P2-D5-Q05
IC 封裝產品外形尺寸及引腳功能描述
典型應用接線圖
備注： IC模塊通訊口出來的電平是3.3V的TTL電平，如果客戶手上沒有USB轉TTL（3.3V）電平轉換頭，只有USB轉232線或者232轉232線，那么客戶使用我們的IC模塊的時候，必須另外加電平轉換芯片MAX232或者SP3220E，把IC模塊的TTL電平轉為232電平（15V）再接到轉換頭上。示意圖如下：
應用1：電流放大器來增強PWM 驅動帶載能力。
IC模塊本身輸出的PWM信號幅值為5V，電流驅動能力為100mA。
如果客戶想改變幅值或者擴大電流驅動能力，可以自行外接功率放大電路進行放大，參考電路如下(只供參考)：
IC模塊本身輸出的PWM信號幅值為5V，電流驅動能力為100mA。
如果客戶想改變幅值或者擴大電流驅動能力，可以自行外接功率放大電路進行放大，參考電路如下(只供參考)：
應用2：將傳感器、變送器輸出的模擬信號隔離轉換成PWM信號，用CAN總線模塊進行遠程無失真傳輸。
應用3：將傳感器、變送器輸出的模擬信號隔離轉換成PWM信號，用來調控直流電機轉速。
應用4：將傳感器、變送器輸出的模擬信號經過ISO U-P-D-Q隔離轉換成PWM信號，通過ISO CAN模塊進行遠程傳輸，再通過ISO D-P-O-Q還原為模擬信號。
上位機通訊功能
ISO U(A)-P-D-Q系列IC具備與上位機通訊功能，通訊連接線：USB轉TTL（3.3V）電平線（該轉換線市面上可以購買），客戶使用時將IC腳位TX,RX,GND2分別與USB線的RX,TX,GND連接，利用串口調試助手可以讀取ADC轉換后的二進制值和占空比數值方便客戶對數據進行分析。串口調試助手設置為：波特率19200bps,無校驗位，8位數據位，1位停止位，如圖所示：
ISO U(A)-P-D-Q系列IC具備與上位機通訊功能，通訊連接線：USB轉TTL（3.3V）電平線（該轉換線市面上可以購買），客戶使用時將IC腳位TX,RX,GND2分別與USB線的RX,TX,GND連接，利用串口調試助手可以讀取ADC轉換后的二進制值和占空比數值方便客戶對數據進行分析。串口調試助手設置為：波特率19200bps,無校驗位，8位數據位，1位停止位，如圖所示：
DIN35導軌安裝型典型應用接線圖
DIN35導軌應用1：將傳感器、變送器輸出的模擬信號經過DIN1X1 ISO U-P-D-Q隔離轉換成PWM信號，通過ISO CAN模塊進行遠程傳輸，再通過ISO D-P-O-Q還原為模擬信號。
