- 輸 入：
- 4-20mA,0-5V,0-±10V
- 輸 出：
- 4-20mA,0-5V,0-±10V
- 隔離電壓：
- 3000VDC
DIN3系列低成本DIN35導軌安裝隔離放大器. 小體積模擬量隔離變送器DIN3系列低成本DIN35導軌安裝隔離放大器. 小體積模擬量隔離變送器.
| 產品類別： | 隔離放大器隔離變送器 >> 有源型隔離放大器|隔離變送器|隔離配電器 | ||
| 輸 入： | 4-20mA,0-5V,0-±10V等 | 輸 出： | 4-20mA,0-5V,0-±10V等 |
| 隔離方式： | 磁電光電 | 隔離電壓： | 3000VDC |
| 封裝方式： | DIN3 | 關 注 度： | 該產品已被關注 4149 次 |
| 說 明： | DIN3系列低成本DIN35導軌安裝隔離放大器. | ||
SunYuan超小體積、低成本、高精度標準DIN35導軌安裝隔離放大器是一種將工業現場模擬信號進行隔離放大轉換的磁電隔離變送器。DIN3 ISO EM系列產品上安裝的ISO EM U-P-O和ISO EM A-P-O系列隔離放大器是一種磁電隔離的混合集成電路，該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3KVDC絕緣電壓。
DIN3 ISO EM系列產品使用非常方便，免零點和增益調節。廣泛應用在工業控制系統中模擬信號輸入輸出控制，系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出，現場工作電壓、電流和各種運行參數的監測及系統外部增加0-1mA/4-20mA/0-20mA/0-75mV/0-5V/0-10V/0-±10V/0-±20mA標準信號接口等。
產品特點
● 低成本、小體積,高精度標準DIN35導軌安裝
● 無需外接電位器等其它元件，免零點和增益調節
● 輔助電源與信號輸入、輸出之間 3000VDC 三隔離
● 輔助電源：5V/12V/15V/24VDC單電源供電
● 0-75mV/0-2.5V/0-10V/0-±100mV/0-±10與
0-±20mA/4-20mA等信號之間的相互隔離、放大及轉換
● 工業級溫度范圍: -25~+70℃
● 精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度<0.1%）
典型應用
● 直流電流 / 電壓信號的隔離、轉換及放大
● 工業現場信號隔離及長線傳輸
● 模擬信號地線干擾抑制及數據隔離、采集
● 4-20mA(0-20mA)/0-5V等信號的隔離及變換
● PLC/PC/DCS及儀器儀表與傳感器信號收發
● 信號遠程無失真?zhèn)鬏?nbsp;
● 電力監控、醫療設備隔離安全柵
● 傳感器模擬信號隔離、放大、轉換功能實現
產品選型舉例
例1： DIN35導軌安裝帶接線端子型，信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V。
產品型號： DIN3 ISO EM U1-P1-O4
例2： DIN35導軌安裝帶接線端子型，信號輸入：0-10V； 信號輸出:0-20mA； 輔助電源：24V。
產品型號： DIN3 ISO EM U2-P1-O2
DIN3系列 產品詳細技術資料：
DIN3系列 模擬量隔離放大器隔離變送器：DIN3 ISOEM U-P-O/(A-P-O)
DIN3系列 4-20mA(0-20mA)電流環路隔離器： DIN3 ISO 4-20mA
DIN3系列 兩線制4-20mA模擬量隔離配電器：DIN3 ISO 4-20mA-F
DIN3系列 兩線制4-20mA模擬量隔離控制器：DIN3 ISO 4-20mA-E
DIN3系列 電位器、電橋二線制電壓信號隔離變送器：DIN3 ISO V-4-20mA
產品外形尺寸及典型應用

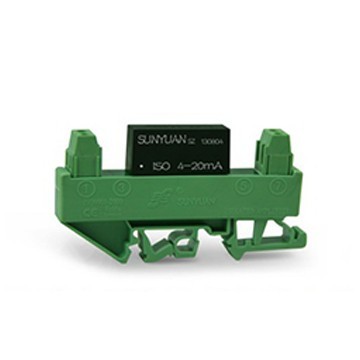

產品圖片
SY系列低成本、小體積簡易型隔離放大器隔離變送器，是順源科技根據用戶提出在工業現場不同環境下，對模擬信號隔離、放大、轉換所需差異化技術要求而開發出來的一系列經濟適用型產品。在方案設計中，用戶可根據系統所處環境下對模擬量進行隔離、放大、轉換、變送過程中是否需要對信號輸入、輸出與工作電源之間的全隔離、兩隔離或非隔離的現場分析做出判斷，根據現場信號的特點來選擇不同規格的器件，從而在達到技術要求的前提下大大降低制造成本，減少器件體積，優化系統結構。
工業現場模擬信號隔離放大器、隔離變送器安全應用參考技術資料
1、 IC封裝隔離放大器隔離變送器信號與電源部分外接保護電路圖
2、 隔離放大器最新應用方案：現場模擬信號帶寬與隔離變送器頻響匹配技術
低成本小體積簡易適用型隔離放大器隔離變送器：SY系列
1、VI/IV轉換低成本小體積隔離放大器. 新品推廣價：38元/PCS
產品簡介：SY U-P-O系列電壓信號與SY A-P-O系列電流信號隔離放大器，采用小體積（SIP 8Pin）、低成本設計方案，主要用來解決傳感器與儀器儀表、PLC、DCS之間：0.4-2V/0-5V/1-5V/0-10V/0-20mA/4-20mA等非標準模擬量與標準模擬信號的轉換問題。產品具有高精度和高線性度特點，工作電源與信號通道之間的2000VDC隔離電壓，可抑制供電系統中浪涌和共模諧波干擾。產品使用非常方便、免零點和增益調節，無需外接調節電位器等元件，即可實現工業現場模擬信號的簡單轉換放大功能。
產品資料：http://www.sun-yuan.com/products/html/PDetail_79.html
-P-O%E4%BA%A7%E5%93%81%E5%9B%BEYTF.jpg)
2、位移電位器阻值信號低成本小體積變送器. 新品推廣價：38元/PCS
產品簡介：SY R-P-O系列位移變送器是一種將位移電阻信號按變化大小轉換成與阻值成線性標準信號的低成本、小體積混合集成電路。該變送器采用輸入濾波、輸入保護電路，高精度穩壓基準IC電源電路，放大轉換電路，零位滿度調節電路等變換電路，外接電源可選用開關電源或線性穩壓電源供電。產品具有很高的精度和線性度（優于0.05F.S），常用在內置式電子尺、角位移信號變送器等精密測量儀器儀表中。
產品資料：http://www.sun-yuan.com/products/html/PDetail_122.html
3、兩線制4-20mA差分信號采集調理器. 新品推廣價：48元/PCS
產品簡介：SY C-A-P-O系列是一種兩線制4-20mA差分信號采集調理芯片。該IC內部包含有差分信號采集、調理和變換電路。標準輸入等效電阻，使該IC能夠從傳感器回路中采集到差分信號，以滿足用戶的單片機接收信號的需要。（±9 ~±15V）超寬范圍電源供電或選用單電源供電方式，不用接任何調節回路即可以達到現場所需的精度要求，實現兩線制4-20mA信號的傳輸和變送功能。
產品資料：http://www.sun-yuan.com/products/html/PDetail_15.html
4、兩線制低成本4-20mA回路饋電采集調理器. 新品推廣價：48元/PCS
產品簡介： SY 4-20mA-P是一種低成本設計方案的非隔離型兩線制4-20mA模擬信號采集調理器芯片，可將輸入有源4-20mA電流信號轉換成無源控制信號輸出，控制二線制供電（饋電方式）4-20mA電流環路。實現傳感器信號采集與模擬量輸入輸出接口有源負載的匹配，有效解決了采集有源4-20mA電流信號與二線制電流環供電回路接收口電源沖突問題。輸出方式是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。
產品資料：http://www.sun-yuan.com/products/html/PDetail_16.html
5、二線制無源型I/V轉換器. 新品推廣價：58元/PCS
產品簡介：SY 4-20mA-O是一種低成本、小體積的兩線制無源型4-20mA轉電壓信號轉換IC，可以將有源4-20mA信號轉換成電壓信號輸出。該IC采用兩線制輸入回路供電方式，獨有高效信號回路竊電技術，無須外接工作電源，簡化了用戶方案設計，降低用戶布線成本。很小的輸入等效電阻，使該IC能夠從傳感器信號輸出回路中采集到電流信號，并能達到輸入20mA信號時電壓降 ≤6V，以滿足用戶在無電源現場環境下實現傳感器信號遠距離、無失真?zhèn)鬏斪儞Q的需要。
產品資料：http://www.sun-yuan.com/products/html/PDetail_123.html
6、轉速信號采集低成本變送器IC. 新品推廣價：60元/PCS
產品簡介：SY S-P-O系列轉速信號采集低成本變送器，是一種將轉速傳感器信號、正弦波、鋸齒波信號或微小脈沖信號放大轉換成與輸入頻率完全一致方波信號的混合集成電路。適用于將轉速、正弦波等信號放大轉換成標準方波脈沖信號的低成本設計方案中，目前在電機運行轉速測量及汽車ABS制動等旋轉系統檢測中廣泛應用。
產品資料：http://www.sun-yuan.com/products/html/PDetail_100.html
7、頻率轉換模擬信號FV/FI隔離變送器. 新品推廣價：68元/PCS
產品簡介：SY F-P-O系列頻率信號低成本小體積兩隔離型變送器，是一種將脈沖頻率信號按線性比例轉換成標準模擬信號(FV/ FI轉換)的混合集成電路。產品廣泛應用在電力電子、無線數傳、遠程監控、醫療設備、工業自控等行業。
產品資料：http://www.sun-yuan.com/products/html/PDetail_98.html
8、Pt100、Cu50熱電阻信號兩隔離變送器. 新品推廣價：68元/PCS
產品簡介：SY Z-W系列低成本小體積兩隔離型變送器，專為現場單路溫度信號采集監測的低成本設計，可以將熱電阻傳感器采集的溫度信號按變化量轉換成線性標準模擬信號。廣泛應用在溫度傳感器信號的轉換、放大及無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與變送。
產品資料：http://www.sun-yuan.com/products/html/PDetail_99.html
9、交流信號轉直流(AC/DC) 低成本隔離變送器. 新品推廣價：68元/PCS
產品簡介：SY AC-P-O系列是一種將交流信號采集轉換成線性對應直流信號的混合集成電路。可以將傳感器（交流互感器）采集到的0-1Vrms（50～60HZ）工頻信號按比例轉換成4-20mA/0-10mA /0-20mA直流電流信號或0-1V/0-2.5V/0-5V/0-10V直流電壓信號。IC封裝的產品可通過匹配外接交流互感器組成單相或多相全隔離變送器，實現信號輸入、輸出信號與輔助電源之間的3KV三隔離。產品在發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制等領域廣泛應用。
產品資料：http://www.sun-yuan.com/products/html/PDetail_124.html
ISO系列全隔離型（信號輸入/輸出/輔助電源之間三隔離）隔離放大器隔離變送器專利產品簡介
一、無源型產品技術資料：ISO系列兩線制隔離放大器隔離變送器
1、4-20mA（0-20mA)電流環路隔離器IC： ISO 4-20mA
2、4-20mA兩線無源 I/V 轉換隔離變送器IC：ISO 4-20mA-O系列
3、4-20mA饋電隔離控制器（有源信號調控PLC電流回路有源負載）IC：ISO 4-20mA-E
4、兩線制無源傳感器4-20mA回路饋電隔離配電器IC：ISO 4-20mA-F
5、兩線制電壓信號饋電隔離變送器IC：ISO V-4-20mA
6、二線制無源型交流信號隔離變送器：DIN ISO AC系列
二、有源型產品技術資料：ISO EM系列隔離放大器隔離變送器（需外接輔助電源）
1、 4-20mA轉0-5V隔離放大器隔離變送器IC：ISO EM U-P-O / ISO EM A-P-O系列
2、 毫伏級模擬微小信號專用隔離放大器IC：ISO mV系列
3、 零點、增益可調型模擬量隔離放大器隔離變送器：ISO EM U(A)-P-O-T系列
4、 輸入端帶配電型隔離變送器IC：ISO EM A(U)-P-O-S系列
5、 零點增益可調節的輸入配電型隔離變送器IC：ISO EM U(A)-P-O-SD 系列
6、 1進2出低成本小體積IC封裝模擬量隔離變送器隔離放大器：ISO EM-U(A)-P-O-O系列
7、 0-±10V雙向直流（電壓/電流）信號隔離放大器隔離變送器IC：ISO EM A-P-O系列
三、專用型產品技術資料：各種專用傳感器模擬量隔離放大器隔離變送器（需外接輔助電源）
1、 PWM單片機控制脈沖信號轉換隔離變送器IC：ISO D-P-O系列
2、 位移傳感器電阻信號隔離變送器IC：ISO R-P-O系列
3、 兩線制電阻信號隔離調理器IC： ISO EM R-P-O系列
4、 Pt100 / Cu50熱電阻傳感器信號隔離變送器：ISO Z-W-P-O系列
5、 頻率信號轉模擬信號(FV/ FI轉換)隔離變換器IC：ISO F-P-O系列
6、 模擬信號轉頻率脈沖信號（V/F轉換）隔離變送器IC：ISO U(A)-P-F系列
7、 轉速脈沖信號正弦波轉方波隔離變送器：ISO S-P-O系列
8、 2進1出模擬量平均值隔離變送器：DIN 2X1 C-P-O系列
9、 軌道電壓監測專用6KV高隔離安全柵： ISO EMH 系列
10、 交流轉直流(AC/DC)信號隔離變送器IC：ISO AC-P-O系列
11、 超馳控制（模擬高選低選）比較變送器：DIN ISO C-P-O-S系列
12、 模擬量真有效值（RMS）信號隔離變送器：ISO EM RMS-P-O系列
13、 伺服驅動（大電流輸出型）模擬量比例調節控制隔離放大器：DIN ISO L系列
