- 輸入：
- 0-5V/0-10V/1-5V/0-75mV
- 輸出：
- 4-20mA
- 封裝方式：
- SIP 16Pin
● 獨有高效信號回路取電技術，無須外接工作電源
● 兩線制VI轉換模擬信號輸入與輸出10KVAC高隔離
● 模擬電壓信號輸入，回路供電4-20mA電流環輸出方式
● 可輸入位移電位器信號：0-2KΩ / 0-5KΩ / 0-10KΩ等
可輸入標準模擬電壓信號：0-5V/0-10V/1-5V/0-75mV等
● 可在輸入端提供（5V/3mA）穩壓電源用于電橋等電路
● 全量程內極高精度和線性度，非線性度誤差 < 0.1%
● 超小體積（46X22X12 mm），誤差等級：0.1、0.2級
● 小體積單列SIP 16Pin，符合UL94V-0標準阻燃封裝
典型應用
● 位移、電位器等傳感器電壓信號采集隔離
● PLC / DCS控制系統與傳感器電壓信號匹配
● 稱重傳感器毫伏信號轉換4-20mA模擬信號
● 多路模擬量采集地線環流隔離及干擾抑制
● 傳感器與變送器4-20mA信號隔離及VI轉換
● 壓力傳感器電壓信號采集隔離與遠距離傳輸
● 電橋（電子尺）檢測電路電壓信號隔離配送
● 電力儀器儀表、醫療設備監控隔離安全柵
● 電力、軌道交通直流高壓監控隔離安全柵
概述

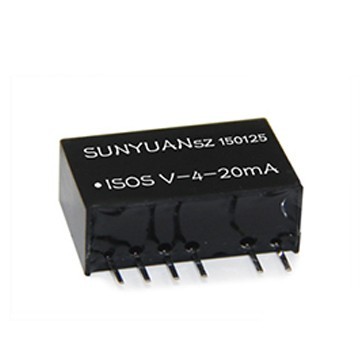

SunYuan ISOH V-4-20mA是順源新開發的業界10KVAC最高隔離電壓，小體積（16腳單列直插SIP16 Pin）低成本無源型兩線制傳感器電壓信號轉4-20mA隔離變送器模塊。該模塊可通過后級電流回路饋電方式，給輸入端提供一組5V（3mA）功能拓展電源給前級電路供電，并接收來自前級電路輸出的電壓信號，經過隔離轉換后輸出4~20mA的標準兩線制電流信號。新產品可實現工業現場無源型兩線制電壓傳感器與儀器儀表/PLC/DCS之間4-20mA信號高精度、高線性度的10KV抗EMC高隔離傳輸及VI轉換。
ISOH V-4-20mA 產品設計為低成本、小體積的標準SIP16 Pin 阻燃IC封裝，其內部包含信號調制解調電路、信號耦合隔離變換電路、VI轉換電路等。產品具有輸出回路供電電壓范圍寬（12-36VDC）、轉換精度高、線性度好等特點，使用十分方便。客戶只需在產品輸入端加上少量外圍器件，即可實現電子尺、位移、電位器等需要提供配電型的傳感器及電橋（稱重）檢測電路中電壓信號配送。產品體積小、安裝方便，可安置在傳感器內部直接將位移、角位移電阻信號轉換成標準的4-20mA信號輸出，滿度和零點都可由用戶通過外接電位器調節、校準。先進的集成工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出 10000VAC 高隔離。
ISOH V-4-20mA 系列新產品可實現工業現場傳感器輸出的模擬電壓信號與儀器儀表、PLC、DCS之間信號，高精度、高線性度的10KV抗EMC高隔離傳輸及VI轉換。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制、核電裝備等領域廣泛應用。
型號及定義
產品選型舉例
例1： 信號輸入：0-5V； 信號輸出：4-20mA； 10KVAC隔離；小體積SIP16封裝
產品型號： ISOH V1-4-20mA
例2： 信號輸入：0-5KΩ； 信號輸出:4-20mA； 10KVAC隔離；小體積SIP16封裝
產品型號： ISOH R7-4-20mA
詳細技術資料：兩線無源模擬信號VI轉換10KV高隔離變送器:ISOH V-4-20mA系列
典型應用舉例
應用一：傳感器電壓信號采集隔離變送典型應用（兩線制配電回路輸出方式）
應用二：電橋（稱重）檢測電路毫伏電壓信號隔離配電變送典型應用（兩線制配電回路輸出方式）
應用三：位移電位器電阻信號輸入典型應用（兩線制配電回路輸出方式）
應用四：軌道交通高電壓信號采集隔離變送典型應用（兩線制配電回路輸出方式）
高壓隔離安全檢測方法
高壓隔離安全測試方法及注意事項
1、按上圖所示接線，按產品隔離電壓參數規格設定高壓測試儀的額定高壓值。檢測時請注意人身安全，謹防觸電！
測試環境：室溫TA=25℃，空氣濕度< 75%
2、高壓測試操作者必須佩帶橡膠絕緣手套，地面上配有橡膠絕緣墊，以防高壓電擊。
3、高壓測試儀的儀器外殼必須可靠接地，不要在高溫潮濕多塵的環境中檢測。
4、高壓測試儀在連接被測體時，必須保證高壓輸出值為“0”及檢測功能鍵在“復位”狀態，以防接觸到其他物體。
5、當儀器在高壓測試狀態及高電壓放電結束之前，嚴禁接觸被測物體，測試線或高壓輸出端。
6、產品隔離耐壓測試方法如上圖所示，分別短接輸入端與輸出端引腳，加載額定電壓值測試1分鐘。
7、按照產品額定隔離電壓值，用手動檔調節測試儀的輸出電壓值從0開始逐步調至額定值并且保持分鐘。
8、絕緣電壓測試本身就是一個絕緣體的破壞性的試驗，對同一個產品而言應盡量少高壓測試。如有不同客戶之間需要進行多次檢測認證，一般要求為：批次產品第一次按規格書的額定電壓值檢測，往后的每次應該按額定值的0.7倍相應減少測試電壓值和高壓檢測次數，否則產品在多次高壓測試過程中出現不可修復的損壞。
● 兩線制VI轉換模擬信號輸入與輸出10KVAC高隔離
● 模擬電壓信號輸入，回路供電4-20mA電流環輸出方式
● 可輸入位移電位器信號：0-2KΩ / 0-5KΩ / 0-10KΩ等
可輸入標準模擬電壓信號：0-5V/0-10V/1-5V/0-75mV等
● 可在輸入端提供（5V/3mA）穩壓電源用于電橋等電路
● 全量程內極高精度和線性度，非線性度誤差 < 0.1%
● 超小體積（46X22X12 mm），誤差等級：0.1、0.2級
● 小體積單列SIP 16Pin，符合UL94V-0標準阻燃封裝
典型應用
● 位移、電位器等傳感器電壓信號采集隔離
● PLC / DCS控制系統與傳感器電壓信號匹配
● 稱重傳感器毫伏信號轉換4-20mA模擬信號
● 多路模擬量采集地線環流隔離及干擾抑制
● 傳感器與變送器4-20mA信號隔離及VI轉換
● 壓力傳感器電壓信號采集隔離與遠距離傳輸
● 電橋（電子尺）檢測電路電壓信號隔離配送
● 電力儀器儀表、醫療設備監控隔離安全柵
● 電力、軌道交通直流高壓監控隔離安全柵
概述
SunYuan ISOH V-4-20mA是順源新開發的業界10KVAC最高隔離電壓，小體積（16腳單列直插SIP16 Pin）低成本無源型兩線制傳感器電壓信號轉4-20mA隔離變送器模塊。該模塊可通過后級電流回路饋電方式，給輸入端提供一組5V（3mA）功能拓展電源給前級電路供電，并接收來自前級電路輸出的電壓信號，經過隔離轉換后輸出4~20mA的標準兩線制電流信號。新產品可實現工業現場無源型兩線制電壓傳感器與儀器儀表/PLC/DCS之間4-20mA信號高精度、高線性度的10KV抗EMC高隔離傳輸及VI轉換。
ISOH V-4-20mA 產品設計為低成本、小體積的標準SIP16 Pin 阻燃IC封裝，其內部包含信號調制解調電路、信號耦合隔離變換電路、VI轉換電路等。產品具有輸出回路供電電壓范圍寬（12-36VDC）、轉換精度高、線性度好等特點，使用十分方便。客戶只需在產品輸入端加上少量外圍器件，即可實現電子尺、位移、電位器等需要提供配電型的傳感器及電橋（稱重）檢測電路中電壓信號配送。產品體積小、安裝方便，可安置在傳感器內部直接將位移、角位移電阻信號轉換成標準的4-20mA信號輸出，滿度和零點都可由用戶通過外接電位器調節、校準。先進的集成工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出 10000VAC 高隔離。
ISOH V-4-20mA 系列新產品可實現工業現場傳感器輸出的模擬電壓信號與儀器儀表、PLC、DCS之間信號，高精度、高線性度的10KV抗EMC高隔離傳輸及VI轉換。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制、核電裝備等領域廣泛應用。
型號及定義
產品選型舉例
例1： 信號輸入：0-5V； 信號輸出：4-20mA； 10KVAC隔離；小體積SIP16封裝
產品型號： ISOH V1-4-20mA
例2： 信號輸入：0-5KΩ； 信號輸出:4-20mA； 10KVAC隔離；小體積SIP16封裝
產品型號： ISOH R7-4-20mA
詳細技術資料：兩線無源模擬信號VI轉換10KV高隔離變送器:ISOH V-4-20mA系列
典型應用舉例
應用一：傳感器電壓信號采集隔離變送典型應用（兩線制配電回路輸出方式）
應用二：電橋（稱重）檢測電路毫伏電壓信號隔離配電變送典型應用（兩線制配電回路輸出方式）
應用三：位移電位器電阻信號輸入典型應用（兩線制配電回路輸出方式）
應用四：軌道交通高電壓信號采集隔離變送典型應用（兩線制配電回路輸出方式）
高壓隔離安全檢測方法
高壓隔離安全測試方法及注意事項
1、按上圖所示接線，按產品隔離電壓參數規格設定高壓測試儀的額定高壓值。檢測時請注意人身安全，謹防觸電！
測試環境：室溫TA=25℃，空氣濕度< 75%
2、高壓測試操作者必須佩帶橡膠絕緣手套，地面上配有橡膠絕緣墊，以防高壓電擊。
3、高壓測試儀的儀器外殼必須可靠接地，不要在高溫潮濕多塵的環境中檢測。
4、高壓測試儀在連接被測體時，必須保證高壓輸出值為“0”及檢測功能鍵在“復位”狀態，以防接觸到其他物體。
5、當儀器在高壓測試狀態及高電壓放電結束之前，嚴禁接觸被測物體，測試線或高壓輸出端。
6、產品隔離耐壓測試方法如上圖所示，分別短接輸入端與輸出端引腳，加載額定電壓值測試1分鐘。
7、按照產品額定隔離電壓值，用手動檔調節測試儀的輸出電壓值從0開始逐步調至額定值并且保持分鐘。
8、絕緣電壓測試本身就是一個絕緣體的破壞性的試驗，對同一個產品而言應盡量少高壓測試。如有不同客戶之間需要進行多次檢測認證，一般要求為：批次產品第一次按規格書的額定電壓值檢測，往后的每次應該按額定值的0.7倍相應減少測試電壓值和高壓檢測次數，否則產品在多次高壓測試過程中出現不可修復的損壞。
