測量范圍：

0.0283-205258m3/h

公稱通徑：

DN3至DN2000

工作壓力（MPa）：

4.0MPA(DN10-150) 1.6MPA(DN200-600)

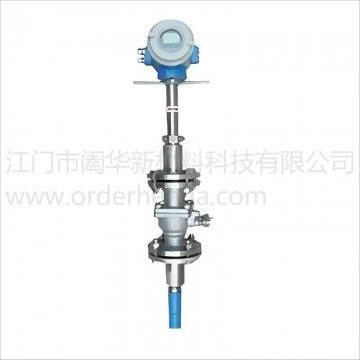

HHE型系列插入式電磁流量計是我公司采用國內外最先進技術研制開發的全智能型插入式電磁流量計，全中文電磁轉換器內核采用高速中央處理器。計算速度非?？?、精度高、測量性能可靠。轉換器電路設計采用國際先進技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶買的放心，用的省心，服務稱心是我公司的宗旨。

    即使在惡劣的工作環境下，HHE系列插入式電磁流量計也能表現出優異的性能。其內部沒有活動部件，不需復雜的安裝，對工況條件也沒有苛刻的要求。每臺傳感器都由不銹鋼材料制造，變送器的多種輸出能滿足您的各種需求。HHE型智能插入式電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。

一、原理及結構特點

1、工作原理

插入式電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。

當導電流體以平均流速V（m/s）通過裝有一對測量電極的一根內徑為D（m）的絕緣導管內流動時，該管道處于一個均勻的磁感應強度為B（T）的磁場中，那么在一對電極上就會產生感應電動勢E（V），它的方向垂直于磁場和流體的方向。

2、轉換器電路結構

電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到B是一個常數,同時把傳感器感應的電動勢放大\轉換成標準的電流信號或頻率信號,便于流量的顯示,控制與調節。

3、產品特點

?插入式電磁流量計，具有以下特點：

?不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；

?測量管內無阻流件，壓損小，直管段要求低；

?公稱通徑DN6-DN2000覆蓋范圍寬；

?合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性

?轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗?。?/p>

?轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；

?高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

?具有RS485或RS232O數字通訊信號輸出；

?具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；

?采用SMD器件和表面安裝（SMT）技術，電路可靠性高；

?可用于相應的防爆場合。

?由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

?雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。

二、技術參數及內容

1、主要技術參數

     法蘭標準：JB/T9248-1999

 最高流速：15m/s

 公稱通徑：DN3至DN2000

 精確度：0.5%、0.2%

 公稱壓力：4.0MPA(DN10-150)               1.6MPA(DN200-600)

          1.0MPA(DN700-1200)              0.6MPA(DN1400-2000)其它規格和標準可按用戶要求.

 電極形式和材料：

     電極形式和可分為標準型、刮刀型、可拆卸型、帶接地電極。

     電極及接地電極材料有含鉬不銹鋼，哈氏合金B、哈氏合金C、鈦、鉭、鉑一依合金、不銹鋼涂覆碳化鎢7種。

 外殼防護：

     IP65：

     IP68：僅分離型氯丁橡膠和聚氨酯襯里的傳感器，且不包括防爆結構。

 防爆標準：

    DN15-DN600一體型防爆：md  II BT4

    DN15-DN1600分離型防爆，傳感器和轉換器安裝在相應的危險區md  II BT4

    DN15-DN1600分離型防爆，傳感器安裝在相應的危險區，轉換器安裝在安全區：md  II BT4

 連接電纜：分離型插入式電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度最長應小于100MM，本公司隨表免費提供10M電纜，不足部分需訂貨。

 轉換器性能：

     供電電源：單相交流電85-265V，45-63HZ，功率小于20W；直流供電11-40VD·C

     轉換器顯示與編程操作：4個薄膜按鍵可設定選擇全部參數，還可利用外接手操器或PC機（RS485、RS232）對轉換器設定編程，高清晰度背光LCD顯示，空管檢測，自診斷功能。

數字通訊：RS485、RS232、MODBUS、REMOTE，具有防雷擊保護。

輸出信號：

電流輸出：雙向兩路全隔離0-10mA/4-20 mA；負載電阻：0-10 mA是0-1.5K歐姆，4-20mA時是0-750歐姆。

頻率輸出：正向和反向流量輸出，輸出頻率上限可在1-5000 HZ范圍內設定。帶光電陋離的晶體管集電極雙向輸出。外接電源不大于35V，導通時集電極最大電流為250 mA。

脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達5000cp/s。脈沖當量為0.001L-1.0m3/cP.脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極最大電流為mA。

流向指示輸出：本流量計可測正反方向的流體流動流量。并可以判斷出流體流動的方向。規定顯示正向流量時輸出+10V高電平，反向流體流動輸出0V的低電平。

報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極最大電流為250mA。報警狀態：流體空管、勵磁斷線、流量超限。

阻尼時間：在0-100S間分檔可選。

三、儀表輸出

a、電流輸出：４～20mA；電源：24VDC或220VAC；

b、脈沖輸出：0～10KHZ ;電源：13-36VDC；光耦輸出>3mA；

c、RS485/RS232 接口

d、HART；

四、危險場所的安裝

危險場所必須使用防爆型流量計，HHE型智能插入式電磁流量計經國家防爆電氣防爆檢驗，符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》及GB3836.4-2000《爆炸性氣體環境用電氣設備  第4部分：本質安全型“i”》標準規定的要求，產品防爆標志為ExibIICT4，ExdIICT4。

五、流量計使用環境與工作條件

1、使用環境條件

   環境溫度：   傳感器-25℃～+60℃   轉換器-10℃～+60℃

   相對溫度：   5%-95%

2、工作條件

   流體最高溫度：   一體型  70℃

         分離型：   聚四氟乙烯襯里   150℃

                    氯丁橡膠襯里     80℃

                    聚氨酯橡膠襯里   70℃

     流體電導率：   ≥5uS/cm

六、流量計制造標準

   JJG1033-2007 插入式電磁流量計檢定規程；

   JB/T 9248-1999 插入式電磁流量計行業標準
