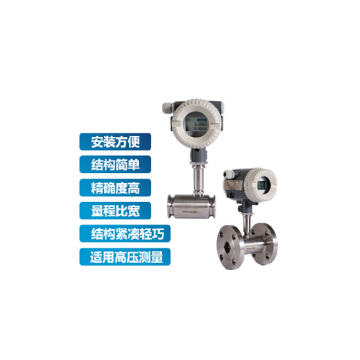

ZRN-LW渦輪流量計

　　一、ZRN-LW渦輪流量計用途：

　　ZRN-LW渦輪流量計與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。



　　二、ZRN-LW渦輪流量計特點：

　　★ 壓力損失小，葉輪具有防腐功能。

　　★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。

　　★ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示

　　器。修正公式精度優于±0.02%。

　　★ 儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。

　　★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。

　　ZRN-LW系列智能一體化渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字，帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

　　該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為ZRN-LW-□B型和ZRN-LW-□C型。

　　ZRN-LW-□B型：供電電源采用3.2V10AH鋰電池(可連續運行4年以上);無信號輸出功能。

　　ZRN-LW-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。

　　二、渦輪流量計產品特點

　　1. 高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R;

　　2. 重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計;

　　3. 具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正

　　4. 所有有效數據掉電后保持10年不丟;

　　5. 范圍度寬，中大口徑可達1:20，小口徑為1:10;

　　6. 結構緊湊輕巧，安裝維護方便，流通能力大;

　　7. 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表;

　　8. 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;

　　9. 可渦輪流量計制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

　　三、ZRN-LW渦輪流量計基本參數與技術性能

　　1.技術性能：表1

　　2渦輪流量計.測量范圍及工作壓力：表2

　　三、ZRN-LW渦輪流量計渦輪流量計主要技術參數:

　　★ 流量計規格，基本參數和性能指標

　　(見表二)

　　★ 準確度：0.5級、1.0級;

　　★ 使用條件：

　　1、 環境溫度-20℃～50℃;

　　2、 相對溫度：5%～95%;

　　3、 被測介質溫度：-20℃～120℃;

　　4、 大氣壓力：86Kpa～106Kpa;

　　5、 防爆等級：ibⅡBT4.

　　★ 信渦輪流量計號傳輸距離：傳感器至顯示器的距離可達1000m。

　　四、ZRN-LW渦輪流量計 電氣特性：

　　1、 顯示方式：

　　(1)LWGY 遠傳顯示：脈沖輸出(配顯示儀表);

　　(2)LWY 現場顯示：7位LCD顯示累積流量，單位(m3)

　　7位LCD顯示瞬時流量，單位(m3/h)

　　(3)LWGB 渦輪流量變送器：(配顯示儀表)。

　　2、輸出功能：

　　(1)LWGY 脈沖輸出，p-p值由供電電源確定;

　　(2)LWY 可帶脈沖輸出或4~20mA兩線制電流輸出;

　　(3)LWGB 4~20mA兩線制電流輸出。

　　3、供電電源：

　　(1)LWGY：DC5~24V;

　　(2)LWY：3V鋰電池安裝于儀表內部可連續使用八年以上;

　　(3)LWGB：DC24V。

　　五、ZRN-LW渦輪流量計 安裝方式：
