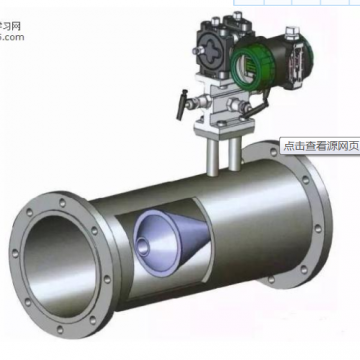

弘興儀表 HX3052多參數流量變送器生

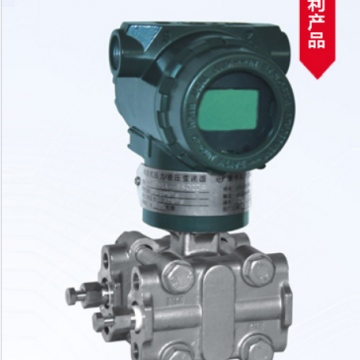

重慶弘興儀表HX3051DR型微差壓變送

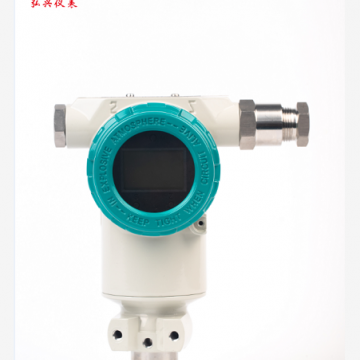

弘興儀表HX600擴散硅壓力變送器

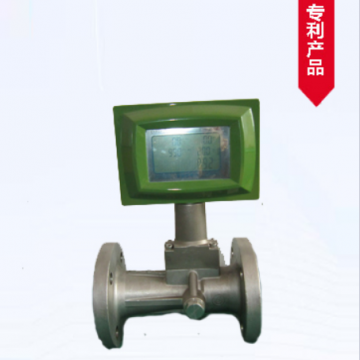

弘興儀表智能旋進旋渦流量計

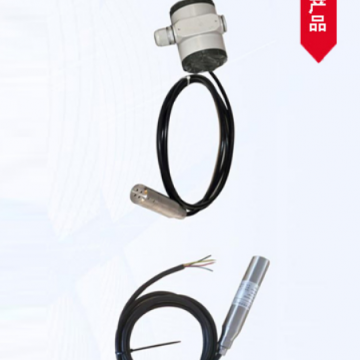

重慶弘興儀表HXUR系列液位變送器可

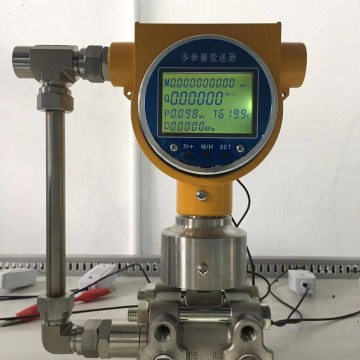

弘興儀表 HX3052多參數流量變送器生
弘興儀表 HX3052多參量變送器生產廠
重慶弘興儀表HXT系列陶瓷壓力變送器
弘興儀表HX600擴散硅壓力變送器廠家
- 精度：
- 0.25
- 測量范圍：
- 0-40MPa
- 供電方式：
- 24VDC
portant;">
| >>>特點 | |
| □精度高； □穩定性好； □智能HTRT現場總線協議； □固體元件、接插式印刷線路板； □小型、重量經、堅固抗震； □量程、零點外部連續可調； □正遷移可達500%；負遷移可達600%； |
□阻尼可調； □單向過載保護特性好； □無機械可動部件，維修工件量少； □全系列統一結構，零部件互換性強； □接觸介質的膜片材料可選擇； □防爆結構，全天候使用； |
| >>>工作原理 | |||||||||||||||||||||||||||||||||||
| 過程壓力通過兩側或一側的隔離膜片、灌充液傳至δ室的中心測量膜片。中心膜片是一張緊的彈性元件，他對于作用在其上的兩側壓力差產生相應變形位移，其位移于差壓成正比，最大位移約0.1mm。這種位移轉變為電容極板上形成的差動電容，由電子線路把差動電容轉換成二線制的5-20mA DC輸出信號。或HART協議智能輸出。 | |||||||||||||||||||||||||||||||||||
| 使用對象：液體、氣體和蒸汽 測量范圍：0-0.12KPa至0-40MPa 輸出信號：4-20mA DC 供電電源：12-45V DC，標準為24V DC（見負載特性圖） |
|||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||
| 指示表：指針式線性指示0-100%刻度和3?位LCD數字顯示（0-100%線性） 防爆：A.隔爆型Exd||CT6 防爆等級：IP65 B.本質安全型ia||CT6 量程和零點：外部連續可調 正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上、下限值，均不能超過測量范圍上限的100%，最大正遷移量為最小校調量程的500%；最大負遷移量為最小校調量程的600%； 溫度范圍：放大器工作溫度范圍：E輸出-29-+93℃（LT型為：-25-+70℃）.S輸出：-29-+85℃ 灌充硅油的測量元件：-40-+104℃, 普通硅油：-40-150℃ 靜壓和過載壓力：4、10、25、32MPa 溫度：相對濕度0-100% 容積吸取量：<0.16cm3 阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調 啟動時間：2S，不需預熱 技術數據（不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片） 精確度：±0.25%，±0.5% 死區：無（≤0.1%） 穩定性：六個月內不超過最大量程的基本誤差值 溫度影響（最大量程時） |
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
| 靜壓影響（最大量程時） | |||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
| 振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%g 電源影響：小于輸出量程的0.005%V 負載影響：電源如果穩定，則負載沒有影響 安裝位置影響：最大可產生0.24KPa的零點誤差，但可校正，對量程沒有影響 >>>其他 結構材料： 隔離膜片：316不銹鋼、哈氏合金C-276、蒙乃爾合金或鉭 排氣/排液閥：16不銹鋼、哈氏合金C或蒙乃爾合金 法蘭和接頭：碳鋼鍍鎳、316不銹鋼、哈氏合金C或蒙乃爾合金 接觸介質“0”形環：橡膠，氟橡膠 灌充液：硅油或惰性油； 螺栓：Ci18Ni9Ti 電子殼體材料：低銅鋁合金； 引壓連接件：法蘭NPT1/4，中心距54mm；接頭為NPT1/2，帶接頭時中心距為50、8、54、57.2mm(NPT錐管螺紋符合GB/T12716-91); 信號線連接孔：M20 x 1.5穿線孔 重量：約5kg(不帶附件) |
|||||||||||||||||||||||||||||||||||
| >>>選型規格表 |
| HX3051 | 差壓變送器 | ||||||||||||||||
| 代碼 | 測量范圍 | ||||||||||||||||
| 3 | 0-1.24～7.46KPa | ||||||||||||||||
| 4 | 0-6.2～37.29KPa | ||||||||||||||||
| 5 | 0-31.08～186.45KPa | ||||||||||||||||
| 6 | 0-117～689.48KPa | ||||||||||||||||
| 7 | 0-0.34～2.07MPa | ||||||||||||||||
| 8 | 0-1.6～10MPa | ||||||||||||||||
| 代號 | 輸出 | ||||||||||||||||
| E | 4～20mA DC | ||||||||||||||||
| S | 智能式 | ||||||||||||||||
| 代號 | 結構材料 | ||||||||||||||||
| 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||||||||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | |||||||||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | ||||||||||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||||||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||||||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||||||||||||
| 44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | ||||||||||||||
| 代號 | 最大工作壓力MPa | ||||||||||||||||
| B | 4 | ||||||||||||||||
| C | 10 | ||||||||||||||||
| 代號 | 附加功能 | 代號 | 附加功能 | ||||||||||||||
| M | 10～1000%線性指示表 | D2 | 側面泄放閥在壓力室下部 | ||||||||||||||
| M2 | 3？LCD數字顯示器 | C1 | 腰形法蘭及NPT1/2焊管引壓接頭 | ||||||||||||||
| B1 | 管裝彎安裝板 | C2 | NPT1/4焊管引壓接頭 | ||||||||||||||
| B2 | 管裝彎安裝板 | D | 隔爆型dLLBT4(GB標準) | ||||||||||||||
| B3 | 管裝平安裝板 | I | 本安型iallCT6(GB標準) | ||||||||||||||
| D1 | 側面泄放閥在壓力室上部 | ||||||||||||||||
| HX3051 | 3 | S | 2 | D | M2 | 0-5KPa | 選型舉例 | ||||||||||
