房，庫房，車間，辦公環境溫濕度集中監控系統應用方案

第一部分 溫濕度監測方案

一、應用概述
   在信息化程度越來越高的今天，擔當信息處理與交換重任的機房是整個信息網絡工程的數據傳輸中心、數據處理中心和數據交換中心。為保證機房設備正常運行及工作人員有一個良好的工作環境，對機房溫濕度的監測是必不可少的，合理正常的溫濕度環境是機房設備正常運行的重要保障。
計算機機房場地的要求主要依據國家標準《GB2887—89計算場地技術條件》、《GB9361—88計算場地安全要求》和《GB50174—93電子計算機機房設計規范》。隨著計算機技術的不斷發展和計算機系統的廣泛使用，機房環境必須滿足計算機設備對溫度、濕度等技術要求。
機房的溫度和濕度作為計算機設備正常運行的必要條件，我們必須在機房的合理位置安裝溫濕度傳感器，以實現對溫度、濕度進行24小時實時監測，并能在中控室的監測主機上實時顯示各個位置的溫濕度測量值。一旦數值出現超出預設溫濕度上下限，在監測主機上可以通過改變相應位置數值顏色來報警。為在總體上監視整個機房的溫度，濕度狀況，可在新風機的進風口和主空調機的回風口，分別安裝溫濕度變送器來檢測溫度和濕度。溫濕度監測除用于機房監測外，還可以廣泛應用于如生物制藥、無菌室、潔凈廠房、電信銀行、圖書館、檔案館、文物館、智能樓宇等各行各業需要溫濕監測的場所和領域。
二、應用方案特點
☆ 采用高性能溫濕度變送器，準確度和穩定性能高。
☆ 采用數字信號傳輸，布線方便，信號傳輸距離遠。
☆ 開放式通訊規約，系統擴展方便。
☆ 組態軟件界面，系統穩定性有保障。
☆ 軟件功能豐富、實用，方便維護及功能升級。
三、系統硬件配置
1、上位機硬件要求：
① Microsoft Windows 2000（中文版）或Windows XP操作系統（中文版）。
② IBM PC及其兼容機，奔騰500MH以上CPU，64 Ｍ以上內存。
③ 10G以上硬盤，200M以上自由硬盤空間。
④ SVGA顯卡PCI或AGP顯卡，16M以上顯存
2、現場硬件配置:
① RS485/232轉換模塊
② 數字式溫濕度變送器
③ 交直流電源轉換器220VAC/12VDC 2A 或現場提供12DC/2A直流電源

四、系統結構
①系統采用COM1串口接RS485/232轉換器實現數據的采集。
②系統通訊方式：RS485/232，二線制Data+,Data-，波特率：9600BPS
③工作電壓：220VAC±10%，或12VDC±10% 2A

五、系統配置說明

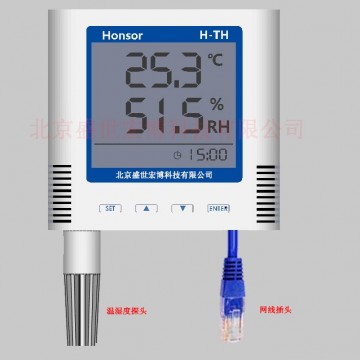

1、數字溫濕度變送器
數字溫濕度傳感器采樣卡具有十位雙通道逐次逼近式A/D轉換器，標準RS-232或485通信接口。本品采用遞推平均數字軟件濾波與硬件電路濾波相結合的濾波方法，使外界對采樣的干擾盡可能降到低，全量程精度高、穩定性能強、一致性好、響應速度快。
通過標準485串行接口可與計算機組成多點溫濕度測量系統（多可連接32臺數字溫濕度變送器）。
主要參數說明：
☆ 工作電壓：12V～24VDC
☆ 測溫范圍：0～50℃ -20～60℃ -40～80℃，其它注明。
☆ 準 確 度：優于±0.5℃(0～50℃)
☆ 測濕范圍：0～100%RH
☆ 準 確 度：±3%RH（20%～90%RH，23℃）；±2%RH（20%～90%RH，23℃）
☆ 信號輸出：標準RS485接口
☆ 地址設定：內置撥碼開關，可設32個地址位（十六進制00～1F）
2、組態軟件說明
盛世科技溫濕度監測軟件以標準版組態軟件軟件為運行平臺，這為軟件長期穩定的運行提供了保證，是一款功能豐富、性能穩定的溫濕度監測軟件。軟件主要功能如下：
即裝即用：軟件安裝方便，直接點擊“Setup.exe”運行完成安裝，無需其它設置，即可使用，真正的即裝即用。
多種界面：具有實時數顯、實時曲線、歷史曲線、數據報表、組態報表等多種數據顯示方式。
組態靈活：畫面、文字及曲線根據測量需要，靈活組態，畫面具體生動。
數據存儲：數據自動存儲、數據導出（另存）Excel。
數據打印：支持報表打印、歷史曲線打印及在Excel里打印。
數據查詢：通過輸入查詢時間，即可查詢所需被測點對應時間內的數據記錄和曲線記錄。
監測報警：當監測數值達到報警條件時，以改變相應數據顏色方式發出警報。
穩定準確：軟件運行穩定，抗干擾能力強，數據采集準確度高，滿足高標準數據監測要求。

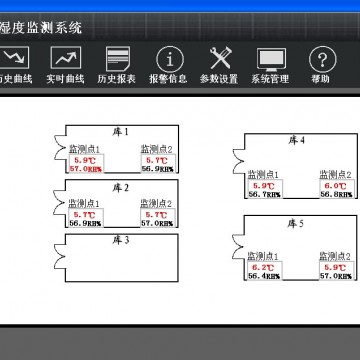

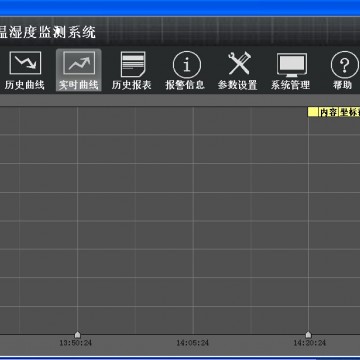

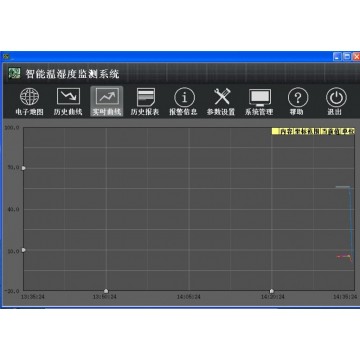

3、組態軟件部分界面示意圖如下：

注：軟件及硬件配置因功能差異而有所不同，系統具體功能及使用說明以隨機產品說明書為準。
