優化鐵路軌道制造和校直

國內兩家專業公司依賴倍?；?a href="/" target="_self"> PC 的控制技術的高性能生產高質量的鐵軌：成都艾格科技有限公司用于生產無縫線路鋼軌校直機以及中國鐵路成都局集團有限公司由四臺橋式起重機組成的串聯式起重機吊裝系統都配備了倍?？刂葡到y。

坐落于成都現代工業園區的成都艾格科技有限責任公司成立于 2003 年，是隸屬于西南交通大學科技產業集團的高新技術公司。公司目前已成功研發出 100 多款高科技設備，這些設備廣泛應用于高鐵、重載鐵路、城市地鐵、輕軌等軌道交通無縫線路建設工程作業中。無縫線路實現的關鍵在于鋼軌焊，而鋼軌焊接的平直度直接影響行車安全、輪軌使用壽命和旅客乘車舒適度。

由于鋼軌在焊接過程中會在焊接接頭出現上拱、側彎等問題，因此無法在焊接過程中得到保證鋼軌的平直度。而這正是艾格科技借助倍福 PC 平臺研發升級的 RWCM-2500-A 型鋼軌校直機的用武之地。此款校直機主要瞄準海外高端市場，實現因鋼軌焊接后產生的焊接接頭彎曲變形進行水平和垂直方向的自動檢測，并根據檢測的結果進行校直。它首先通過水平和垂直方向的線激光器掃描鋼軌水平和垂直方向的平直度。由夾緊定位裝置夾持固定后由上、下、前、后四個校直油缸實施校直，反復施加校直壓力、檢測，直至合格。用戶算法采用的是基于模糊技術的模糊專家系統。

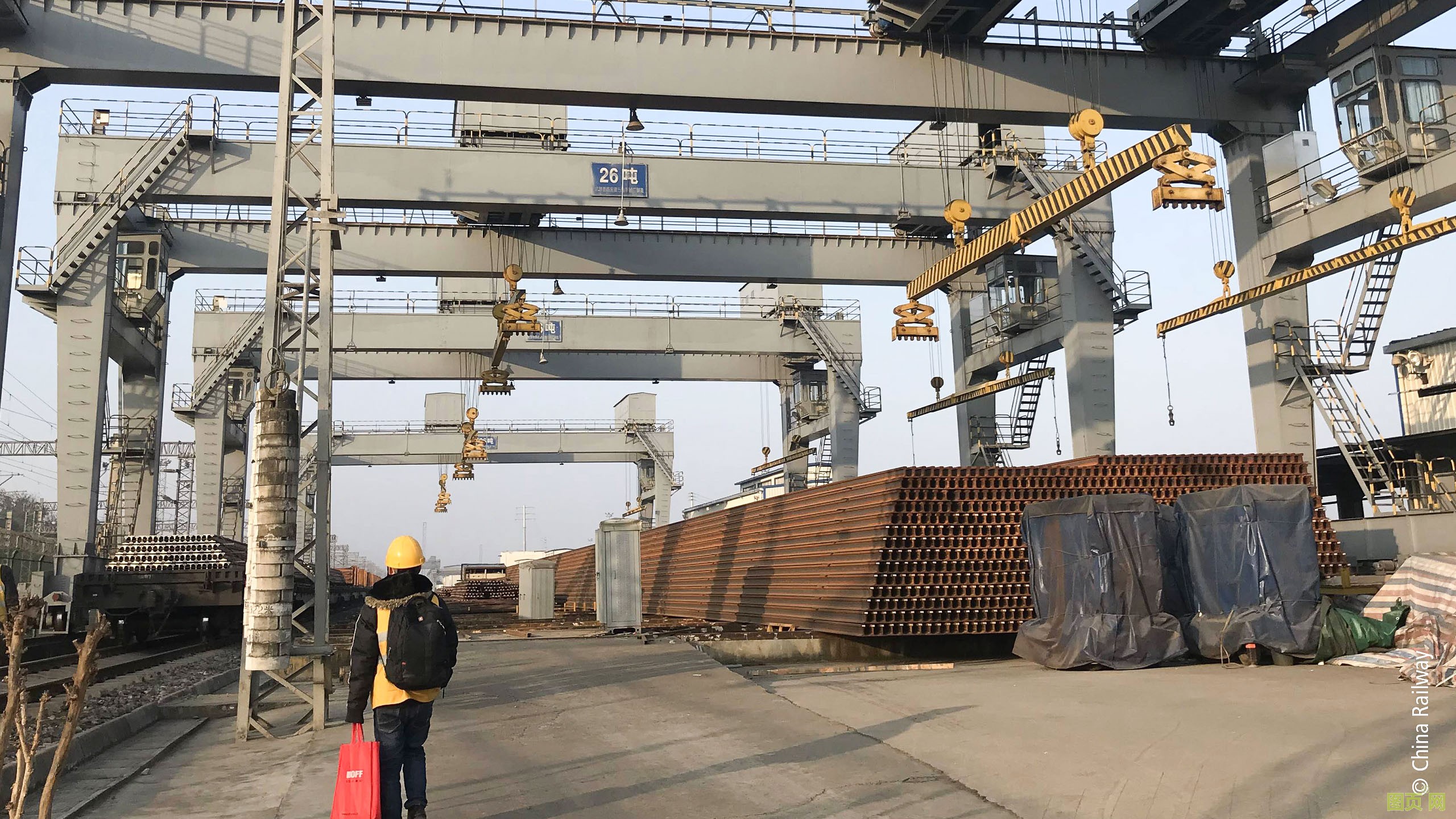

中國鐵路總公司的串聯式起重機吊裝系統正在運送 100 米的鐵軌。

集成控制平臺的校直機

艾格科技在綜合評估系統多項指標后，決定采用倍?；?PC 控制技術的完整解決方案。因為倍福的解決方案具有高可靠性和穩定性、結構簡潔、遠程易維護以及使用符合 IEC 61131-3 標準的統一編程標準。校直機使用性能強大的 CP22xx 系列多點觸控面板型 PC（雙核 Intel? Celeron? 處理器，2.2 GHz）做為主控制器實現整個控制功能。AX5000 系列伺服驅動器用于軸控制。環網結構中的 EtherCAT I/O 系統保證了數據的高速可靠傳輸。CP22xx 的高計算能力支持使用 C# 作為界面開發語言。這些數據與控制程序同步，并通過 ADS 實現了毫秒級的數據刷新。

校直控制的效果依賴于高質量的數據。數據庫和規則庫均來自于艾格科技在鋼軌焊接接頭的實踐經驗。以前使用的傳統控制系統的數據處理存儲能力相對較弱，艾格科技認為，倍福控制平臺則提供了強大、高效的 TwinCAT Scope View 軟件方便采集鋼軌位置、彎曲度、施加力等數據，為模糊算法的核心數據庫的建立提供了便利的實現手段。

強大的倍福硬件和軟件平臺提升了艾格科技的設備和系統性能。2019 年 11 月，配備倍福 PC 控制技術的第一臺樣機成功通過了對 60 kg/m 鋼軌、UIC60 軌、UIC52 鋼軌等的綜合校直驗證，順利地通過了其印度客戶 — 印度鐵道部相關人員的驗收。

高效和高精度控制串聯式起重機吊裝系統

據中國鐵路成都局集團有限公司（成鐵局）介紹，控制串聯式起重機吊裝應用關鍵的挑戰在于提升運送長鐵軌時的效率，既要防止鋼軌在吊裝過程中翹起，又要確保在吊起或放下鋼軌時精確同步。公司通過倍?；?PC 的控制技術在中國西南地區使用的用于運送單件鋼軌（一般為 100 米長）吊裝系統中成功地滿足了這些需求。成鐵局基于以下需求選擇了他們的控制平臺：

• 一個性能強大的 CPU 用作主控制器協調每個起重機的功能

• 出色的位置控制算法，可以精確、實時地控制橋式起重機的驅動速度和位置

• 高速通信系統，確保及時執行各種起重機指令，以及主鉤和副鉤的鎖定與協調

• 一個高效、可靠的無線遠程連接

具體來說，CX5120 嵌入式控制器（Intel Atom? 處理器，1.46 GHz）用作每臺橋式起重機的主控制器，TwinCAT 軟件用于實現邏輯功能，NC PTP 用于精確定位和同步橋式起重機。CX5120 記錄外部位置信號和激光位移傳感器中的數據，以便用于移動起重機和吊鉤，并通過 EL5001 SSI 編碼器接口端子模塊升起/降低吊鉤。位置控制和避免碰撞等功能通過標準的 TwinCAT NC 功能塊實現。據中國鐵路總公司稱，這里實施的 1 毫秒控制周期時間顯著提高了系統響應速度。

分布在整個橋式起重機結構中的傳感器信號（如位置開關、限位開關、負載信號）通過配備 EK1100 EtherCAT 耦合器和 EL1809、EL2809 和 EL3154 EtherCAT 端子模塊等產品的分布式子站進行控制。這些子站和各個模塊通過 EtherCAT 連接，成鐵局發言人認為，這也是確保快速、可靠傳輸所有信號的關鍵所在：“EtherCAT 的實時性能遠遠超過了傳統的總線系統。我們的起重機操作人員表示，橋式起重機的控制靈敏度也有了很大的提高。”

由于幾臺橋式起重機之間的距離可以達到 25 米，操作人員的目視觀測就顯得尤為重要。因此，除了執行確保系統正常運行的嚴格的安全防范措施之外，還需要記錄和監測行駛速度、橋式起重機之間的距離、起重機位置及軌道吊裝高度等很多數據。中國鐵路總公司的發言人認為，重要的是要有一個人性化的人機界面，它可以通過 ADS 高效、靈活地提供數據，因此，可以非常輕松地與各種開發軟件包一起實施。更重要的是，TwinCAT Scope View 讓用戶能夠輕松可靠地記錄、監測、管理和分析運行狀態、效率或故障及其原因。成鐵局發言人總結道：“倍福基于 PC 的控制技術幫助我們顯著提升了吊裝系統的效率?？刂葡到y的性能超出了我們的預期，贏得了我們工程師的贊譽。”
