我們所接觸到的電源電壓大都是220V或者380V，而現代電子產品工作時所需求的電源電壓普遍低于220V，此時就需要用到開關電源了。

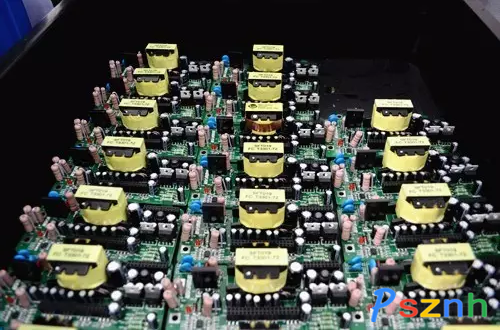

        開關電源是一種電壓轉換電路，將整流后的直流電壓通過開關管的開、關以及變壓器轉換成我們所需求的任何電壓，實質是一個振蕩電路。最常見的開關電源要屬由UC3844組成的的反激式開關電源。其主要組成部分是電源震蕩芯片UC3844、開關管、變壓器。

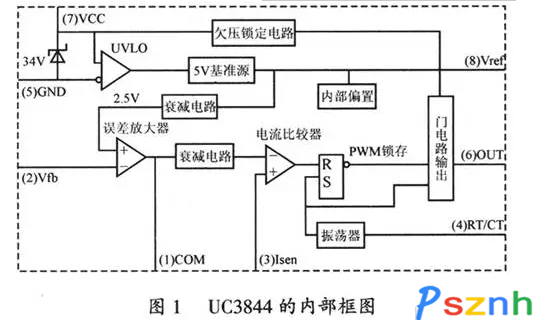

        由于3844內部集成一個二分頻觸發器，輸出頻率只有4腳振蕩頻率的一半，輸出最大占空比為50％。

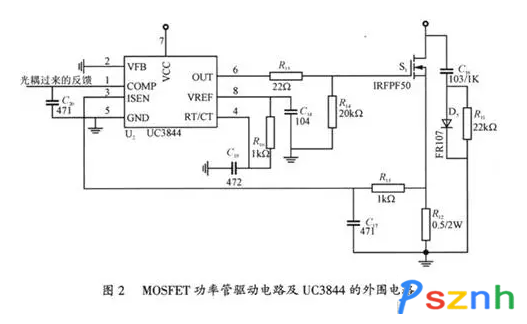

        引腳說明：1腳為誤差放大器輸出端，2腳為誤差放大器反相輸入端，用來調整開關電源輸出電壓。1腳和2腳之間由外圍電路接入RC串并聯負反饋網絡以決定放大器的帶寬頻率特性和放大倍數。2腳電壓是由二次側18V電壓經電阻分壓之后取一電壓，與誤差放大器的同相端內置的2.5V相比較。當2腳電壓高于2.5V時，誤差放大器輸出一個反相較高的電壓，改變6腳的PWM波形，使負載電壓維持一個低于正常值的電壓，從而達到降低二次側輸出電壓維持2腳在2.5V的目的，反之亦然。

        3腳為電流檢測比較端，當3腳電壓超過1V時，PWM鎖存器將封鎖輸出脈沖，對電路啟動過流保護功能。開關管導通后電流流經源極S所接取樣電阻R12經電容濾波送入3腳。由于開關管IRFPF50最大電流6.7A，工作允許最大電流為2A，經過0.5Ω電阻后電壓為1V送入3腳。比較常見的如K2225最大電流2A，工作電流最大為0.6A，經計算，所接取樣電阻為1.5歐姆時，以達到3腳所需1V電壓。正常狀態下3腳電壓為低于1V的電壓。

        4腳為振蕩器定時元件接入端，就好比CPU的晶振。8腳為基準電源輸出端，向外提供+5V穩定性良好的基準電壓。4腳外圍組成的RC震蕩電路電源往往取自8腳，振蕩頻率可通過公式F=1.72/(R·C)。上圖中R=1K歐姆，C=4700PF，計算振蕩頻率為366kHz，振蕩器的最高振蕩頻率可達500kHz。一般開關電源中振蕩頻率為50kHz左右。有時機器上電會聽到開關電源發出刺耳的聲音，這時就很有可能是振蕩電路損壞。由于人耳能聽到的最高頻率是20kHz，當電容C老化，容量增大導致振蕩頻率低于20kHz時就會出現這種情況。

        5腳和7腳是供電GND和VCC端子，UC3844具有16V起振電壓和10V欠壓鎖定電壓，不同于UC3843的8.5V起振電壓和7.6V的欠壓鎖定電壓。UC3844正常工作電壓在10~17Ｖ之間。

        6腳為PWM波形輸出腳，驅動開關管的開、合，UC3844最大輸出電流可達1A。

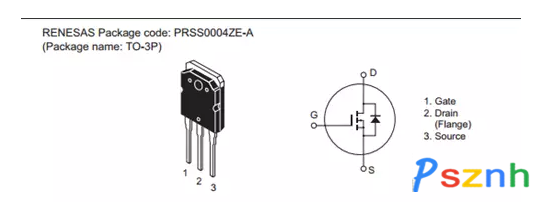

        多使用K1317、K2225場效應晶體管，以K1317為例，耐壓1200V，最大電流2.5A。由于漏極和源極之間接有反向二極管，測量漏極和源極的正反向二極管特性可作為一個判斷依據。還有一種更加準確的方法，在G、S間加正向8V電源，此時開關管正向?qū)ǎ珼、S之間電阻很小；把8V電源反轉S接正，G接負極時，開關管反向截止，D、S之間呈現高阻態，說明開關管正常。

        有些電源電路使用雙極型晶體管如BU508A，由于發射極和集電極之間沒有并接反向二極管，因此只能通過外加正反向電壓判斷。

        變壓器出現故障最容易判斷，也最難判斷。變壓器損壞分兩種情況，一是匝間短路，即某兩個繞組之間直接相連；二是繞組斷路。因變壓器一次側和二次側繞組比較多，需分清各繞組間的關系才能準確判斷。
