關于多孔平衡流量計，是一種新型的壓差式流量計，適用于各種介質和各種工況下的高精度測量，雷諾數測量范圍在5000~1000000之間。下面小編告訴大家多孔平衡流量計的原理！



　　與其他類型差壓式流量計的工作原理相同，但與傳統節流裝置在管路中心開孔不同，多孔平衡流量計在管路中心開孔，根據特殊公式和多年的試驗數據，在管路中心開孔，其孔數和分布均以函數式孔數為基礎。通過節流件的功能孔，該節流件同時具有節流取壓和標準流場整定的雙重作用，從而使該節流件內的渦流被縮小，使其平衡達到近似理想的狀態，從而使該節流件的測量精度比傳統的節流裝置提高5~10倍，并大大降低了儀表上、下直管段的要求，使該節流段的測量精度可以降低到O.5D。

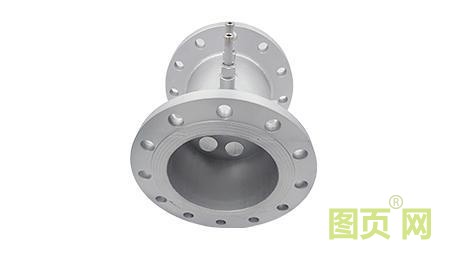

　　SYTF-PH型多孔平衡式流量計的組成。



　　PH系列多孔平衡流量計分法有兩種結構，一體和分體。整體式由初級阻流件（傳感器）、變送器和閥組組成，分體式除上述部件外，還增加了引壓管道。



　　SYTF-PH型多孔平衡式流量計的測量原理。



　　孔隙式平衡流量計是一種差壓式流量?jī)x表，迄今為止，各種類型的差壓式流量?jī)x表都已有一百多年的歷史。壓差原理是以密封管道內的能量轉換為基礎的，即對穩定流體來說，流量與管道內介質速度的平方根成正比。當速度增加時，壓力下降；當介質接近節流件時，壓力下降到P1；當介質通過節流區時，由于介質流通面積減少，流速上升，壓力下降到P2；而P1和P2均通過流量計的壓口處接到壓口處的壓差變送器上，當流量變化時，流量計的壓差也隨之增大或縮小。當流量相同時，節流面積較大，產生的壓差也較大。



　　SYTF-PH型多孔平衡式流量計的主要優點



　　一是量程比寬。



　　孔隙式平衡流量計的量程比其他類型的差壓式流量計要大得多，一般為10:1，如果需要可增大。當雷諾數大于10000時，輸出信號是線性的，當雷諾數小于10000時，也可以測量，但需要根據流體的情況對輸出信號進行修正。



　　直管段要求較低；



　　Burking方程要求被測流體是理想流體，但在實際應用中這根本不可能實現，而且許多情況都會導致不均勻分布。在極端惡劣的條件下，可以用來平衡流體分布，保證儀器在惡劣條件下獲得較高的測量精度，一般建議安裝時前后留出2D直管段。



　　可以測量水氣量。



　　用孔板測量壓縮空氣、飽和蒸汽等氣體時，孔板前面經常有積水，影響測量效果**度。通常的解決辦法是將節流裝置安裝在豎直的工藝管上，或者使用圓形缺孔板或偏心孔板。由于節流件本身的多孔結構特征，多孔平衡節流裝置能夠從根本上解決節流件前積水的問題，由于這是它的固有特性，不需特殊處理或特殊處理，因此不會對測量產生任何不確定性。



　　長期壓力損失較?。?/div>
