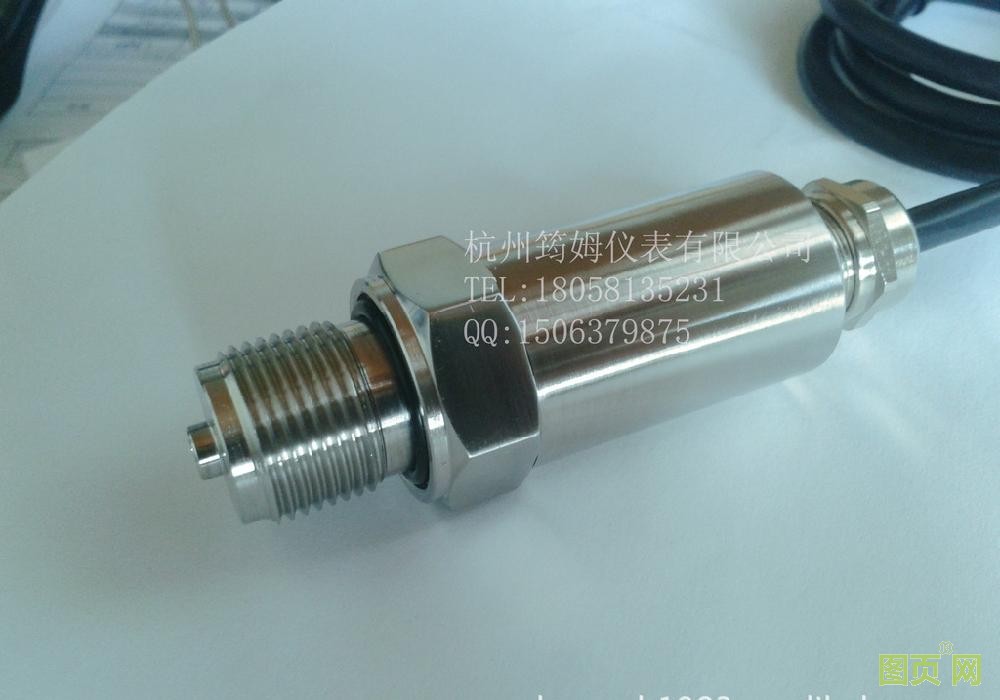

這是一個擴散硅壓力傳感器。本實用新型可廣泛用于石油、化工、鋼鐵、電力、輕工、環保等行業，可測量和控制各種流體壓力，并可用于各種惡劣環境和有腐蝕性介質中。那擴散硅壓力傳感器是怎么產生的呢？



　　分散硅壓差傳感器的誕生。



　　美國Nova公司在20世紀90年代中期，利用硅品石和硅品片兩項尖端技術，制造了一種新型擴散硅壓力傳感器，并開發了一種高精度、可重復使用、抗腐蝕的擴散硅壓力變送器過程壓力通過隔離膜片、密封硅油傳遞給擴散硅膜片，同時參考端的壓力（大氣壓）作用于膜片另一端。這種膜片兩側的壓力差產生壓力場，使得部分膜片受到壓縮。另外一種拉伸，在壓縮區和拉伸區分別有兩個應變電阻，以感受由壓力引起的阻值變化，因此壓力信號被轉換成電信號。



　　分散硅壓差變送器的選擇



　　嗯，說到做到！下面就讓我們來了解一下擴散硅壓力變送器的選型。選擇小編歸納了一下，有八個主要參數。



　　0一介質測試。



　　試驗介質的理化特性及狀態，如強酸、強堿、粘性、易凝固、結晶及氣化等。普通擴散硅壓差變送器氣壓、油壓、液壓均可測量，但由于擴散硅芯體為316l芯體，無法測量可腐蝕不銹鋼的氣體、粘性介質和易結晶介質。由于粘稠和結晶物質容易堵塞引壓孔，使芯體無法與介質接觸。



　　結晶性介質和粘性介質需要用平膜壓力變送器測量，常規壓力變送器由于有導壓孔，容易堵塞，需要使用平膜壓力變送器。平膜壓變送器可確保介質與膜片直接接觸。在食品、醫藥行業中一般采用平膜壓力變送器（一般采用卡箍安裝，壓力不要超過4MPa，否則卡箍無法安裝）



　　不能用手刮破隔膜哦，隔膜很容易損壞！



　　這些都需要無腔平膜壓力傳感器（壓力必須大于2MPa才能測量）



　　零二壓力范圍。



　　散硅式壓力傳感器的范圍一般為-0.1MPa-60MPa，根據實際壓力來選擇，一般比現場最大壓力要大一些。但實際上壓力的單位很多，例如：有客戶問，壓力16公斤是多少？



　　別緊張！記著小編的小公式，就能應付各種壓力單位：1MPa=10bar=1000KPa=145psi=760mmHg=100米水柱。



　　因此聽到16千克壓力，10米高的水柱時不要慌張，請記住小編的公式。注：當客戶發出壓力范圍時，即為表壓力和絕壓。表壓力以標準大氣壓力為零，絕壓以真空壓力為零。所以問題來了，如果選擇高原上的壓力發射器，應該注意些什么？空氣壓力零度卻不一樣。多個距離可以忽略（超過1.6MPa）。回答是：請選擇過程為表壓的壓力變送器（帶導管，將零和空氣通過導管），以避免零引起的誤差。一般的加工方法是封口壓-將一個標準的大氣壓封在里面作為零點，所以選購時要注意，不要用超過10MPa的測試壓力，再小的壓力也不足以影響精度。



　　溫度03。



　　分散硅壓芯的耐溫范圍為-20-80℃，因此要測量的介質溫度不可過高。如需測量介質溫度在80℃以上，或溫度在300℃左右，需要怎么辦？



　　選擇加入散熱片使溫度降到最低。



　　選擇引壓管，同樣可以達到介質冷卻效果。



　　04電源



　　感應器電源一般是DC24V，現在市場上一般會是寬量程。最小功率一般為5V，再小也不行。



　　第五，輸出信號。



　　四至二十毫安二線制電流信號一至五伏0至5伏0至10伏三線壓信號RS485。



　　06年螺紋安裝說明。



　　常見的螺紋有M20*1.5,G1/2,G1/4,M14*1.5。



　　07精確度等級



　　一般的精確度等級是0.5%,3%。



　　切勿推薦精度0.1%的哦，擴散硅壓差變送器0.1%精度的不夠穩定，所以如果需要高精度的可推薦單晶硅。



　　2008年連接方式。



　　Hersmann接頭2>航空插頭3>直接導線。



　　這三種接線方式各有優缺點，要具體看現場選擇，一般Hersmann用得最多。Hersmann接頭防護性能較好；航空插頭更換容易，連接方便；直接引線尺寸小，安裝方便。此外如果需要顯示的話也可以。請注意，只能做4-20Ma輸出的室外可以選擇2088殼體的擴散硅壓力變送器。



　　還有不同情況也會做不同的選擇嗎？其他的一些問題，請看哪個大神能回答：



　　測定氨氣時，有沒有任何特殊的工藝要求？



　　測量易燃、易爆氣體時，要把擴散硅的硅油換成什么？



　　單晶硅壓力變送器的六大特性



　　全密封，全隔離單晶硅壓力傳感器，精確加液技術，消除溫度和靜壓的影響，雙膜過載結構，從容應對高過載考驗。



　　采用專用集成電路和表面封裝技術的信號變送模塊，24位功能強大的ADC實現高精度和快速響應，顯示模塊360°旋轉，按鍵參數操作方便。



　　超強抗瞬時電壓保護端子模塊，強大的貼身保護，變送器的安全護衛，縱然歷經閃光雷鳴，仍能保持穩定工作。



　　高強度金屬電防護外殼，外形美觀美觀，盡顯時尚科技美感，內部厚實堅固，滿足對環境的最苛刻應用。



　　外鍵菜單功能實現現場操作，完全隔離磁感應結構，滿足隔爆要求現場安全操作規范，按鍵參數的設置不影響電氣防護等級，更安全，更快捷。



　　堅固優質不銹鋼工藝法蘭，超厚強化結構，堅固不破，靜壓、過載有力保證。



　　以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
