壓力變送器反映的是高壓側壓力與低壓側壓力差值的大小。除測量壓力外，還可以測量設備內的液位，測量介質的密度，測量流量等。而實際應用過程中壓力變送器又是如何安裝和進行故障維修呢？

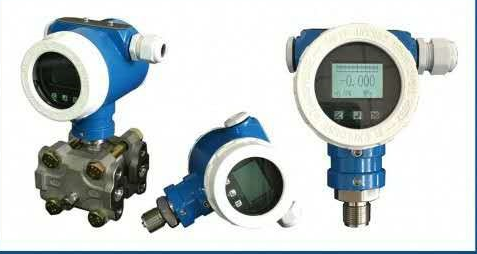

壓力變送器是一種可以將壓力變量按照一定比例轉換為標準輸出信號的檢測裝置。

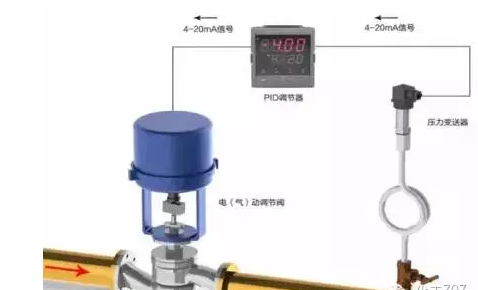

其原理大致是：將被測介質壓力信號轉換成電流（4-20mA）電子信號，以供給DCS系統、指示和過程調節。壓力和電流大小成線性關系，一般是正比關系。它反映的是高壓測壓力與低壓側壓力之差值的大小。

絕對壓力，參考?jí)毫檎婵眨辉趬毫χ岛蠹?ldquo;abs”或“A”表示，如：80kPa A或80Kpa abs，表示絕壓80kpa。

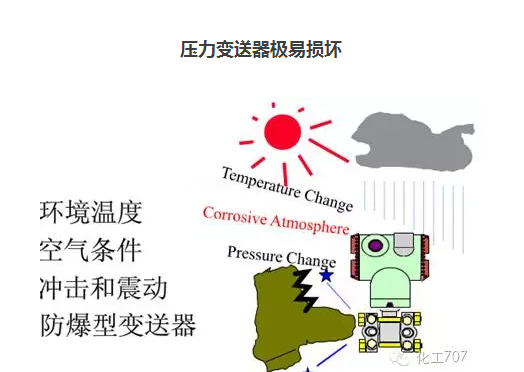

一：壓力變送器極易損壞

安裝時是否與閥門或泵距太近，因?yàn)殚y門的開閉、泵的啟停都會對壓力變送器傳感膜片造成沖擊，導致壓力變送器膜片損壞；現場是否有腐蝕性氣體、固體顆粒（灰塵）等，腐蝕性較大、或灰塵較多場合，應當定期對壓力變送器清理，甚至選用耐腐蝕或防塵效果較好的壓力變送器；高壓液壓設備，經常沖擊壞變送器膜片，此時可安裝專用阻尼器（或者壓力變送器上配小型的阻尼原件)來減小瞬間沖擊力，保護壓力膜片。



二：壓力變送器使用要點



測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中;導壓管應安裝在溫度波動小的地方;測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使變送器的工作溫度超過極限;



冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞;測量液體壓力時，變送器的安裝位置應避免液體的沖擊(水錘現象)，以免傳感器過壓損壞;

接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。



 三；壓力變送器安裝



變送器可以直接安裝在測量點處，可以安裝在墻上，或者使用安裝板(變送器附件)夾拼在管道上。



變送器壓力容室上的導壓連接孔為螺紋孔，接頭上的導壓接孔為內錐管螺紋(或外螺紋)，根據需要可選擇。

與引壓接頭錐管螺紋的過渡接頭。壓力變送器可以輕而易舉地從流程工藝管道上拆下，方法是擰下緊固接頭的兩個螺栓。轉動接頭，可以改變其接孔的中心距離。

為了確保接頭密封，在固緊時應按下面步驟操作:兩只緊固螺栓應交替用板手均勻擰緊，其最后擰緊力距，切勿一次擰緊某一只螺栓。有時為了安裝上的方便，變送器本體上的壓力容室可轉動。只要壓力容室處于垂直，則必須消除由于導壓管高度不同而引起的液柱壓力的影響;即重新調零位。



四：壓力變送器現場檢測工具

萬用表:萬用表是儀表工現場最常用的工具，可以用它來判斷壓力變送器通斷情況，輸出值是否準確等。



小型校驗儀:在知道壓力的前提下，可以檢測輸出信號是否準確，甚至可以模擬現場熱工參數，輸出給二次儀表使用，間接判斷是二次儀表還是現場儀表的問題。
