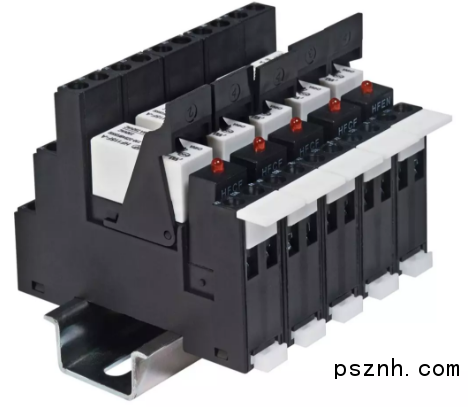

繼電器主要用于控制與保護電路作信號轉換用。它具有輸入電路（又稱感應元件）和輸出電路（又稱執行元件）。當感應元件中的輸入量（如電流、電壓、溫度、壓力等）變化到某一定值時繼電器動作，執行元件便接通和斷開控……什么是繼電器
繼電器主要用于控制與保護電路作信號轉換用。它具有輸入電路（又稱感應元件）和輸出電路（又稱執行元件）。當感應元件中的輸入量（如電流、電壓、溫度、壓力等）變化到某一定值時繼電器動作，執行元件便接通和斷開控制回路。繼電器是一種傳遞信號的電器，用來接通和分斷控制電路。繼電器的輸入信號可以是電壓、電流等電氣量，也可以是溫度、速度、光、油壓等非電氣量，而輸出則都是觸頭動作。繼電器的動作迅速，反應靈敏，是基本元件之一。
繼電器的種類和形式
繼電器的種類和形式很多，按其動作原理可分為電磁繼電器、熱力繼電器、速度繼電器及壓力繼電器等。
控制繼電器種類繁多，常用的有電流繼電器、電壓繼電器、中間繼電器、時間繼電器、熱繼電器以及溫度、壓力、計數、頻率、速度繼電器等等，下面對經常使用的幾種繼電器做一簡單介紹。電壓、電流繼電器
根據輸入（線圈）電流大小而動作的繼電器稱為電流繼電器。按用途還可以分為過電流繼電器和欠電流繼電器。過電流繼電器的任務是當電路發生短路及過流時立即將電路切斷，因此過電流繼電器線圈中通過的電流小于整定電流時，繼電器不動作，只有超過整定電流時，繼電器才動作。過電流繼電器動作電流整定范圍: 交流過流繼電器為（110％～350％）IN，直流過流繼電器為（70％～300％）IN。欠電流繼電器的任務是當電路電流過低時立即將電路切斷，因此欠電流繼電器線圈中通過的電流大于或等于整定電流時，繼電器吸合，只有電流低于整定電流時，繼電器才釋放。欠電流繼電器動作電流整定范圍: 吸合電流為（30％～50％）IN，釋放電流為（10％～20％）IN。欠電流繼電器一般是自動復位的。
與此類似，電壓繼電器是根據輸入電壓大小而動作的繼電器。過電壓繼電器動作電壓整定范圍為（105％～120％）UN。欠電壓繼電器吸合電壓調整范圍為（30％～50％）UN，釋放電壓調整范圍為（7％～20％）UN。
繼電器的種類和形式
繼電器的種類和形式很多，按其動作原理可分為電磁繼電器、熱力繼電器、速度繼電器及壓力繼電器等。
控制繼電器種類繁多，常用的有電流繼電器、電壓繼電器、中間繼電器、時間繼電器、熱繼電器以及溫度、壓力、計數、頻率、速度繼電器等等，下面對經常使用的幾種繼電器做一簡單介紹。電壓、電流繼電器
根據輸入（線圈）電流大小而動作的繼電器稱為電流繼電器。按用途還可以分為過電流繼電器和欠電流繼電器。過電流繼電器的任務是當電路發生短路及過流時立即將電路切斷，因此過電流繼電器線圈中通過的電流小于整定電流時，繼電器不動作，只有超過整定電流時，繼電器才動作。過電流繼電器動作電流整定范圍: 交流過流繼電器為（110％～350％）IN，直流過流繼電器為（70％～300％）IN。欠電流繼電器的任務是當電路電流過低時立即將電路切斷，因此欠電流繼電器線圈中通過的電流大于或等于整定電流時，繼電器吸合，只有電流低于整定電流時，繼電器才釋放。欠電流繼電器動作電流整定范圍: 吸合電流為（30％～50％）IN，釋放電流為（10％～20％）IN。欠電流繼電器一般是自動復位的。
與此類似，電壓繼電器是根據輸入電壓大小而動作的繼電器。過電壓繼電器動作電壓整定范圍為（105％～120％）UN。欠電壓繼電器吸合電壓調整范圍為（30％～50％）UN，釋放電壓調整范圍為（7％～20％）UN。
